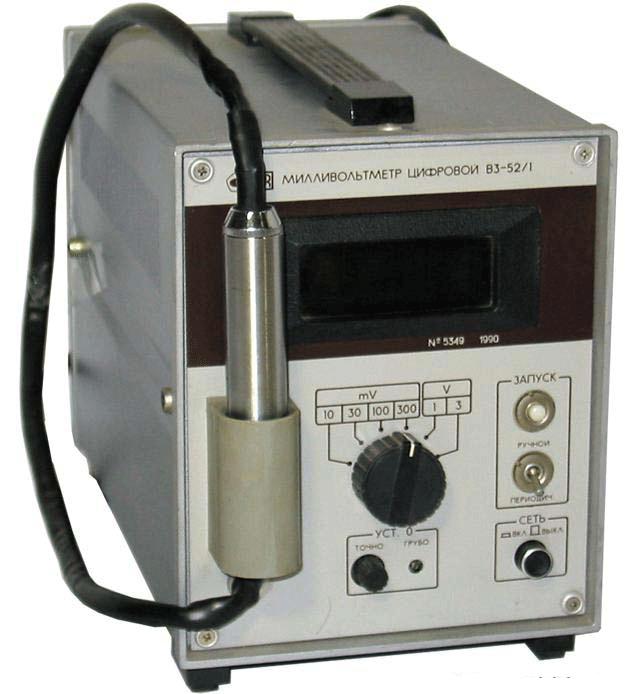

    Милливольтметр В3-52/1 цифровой (В3521, В-3-52-1, В 3 52 1, b3-52/1, В-352/1, В 352/1, ВЗ-52/1, В-З-52/1, В-3-52/1, В3-52, b-3-52/1, b 3 52/1, b-352/1, b 352/1, b3-52)

    Милливольтметр цифровой B3-52/1 предназначен для измерения напряжения переменного тока от 1мВ до 3В в диапазоне частот от 10кГц до 1ГГц и при измерении с внешним делителем напряжения свыше 3В до 300В в диапазоне частот от 100кГц до 300МГц в лабораторных и цеховых условиях. Прибор можно попользовать при настройке и эксплуатации различного рода радиотехнической аппаратуры. Прибор В3-52/1 может быть применен для преобразования напряжения переменного тока в напряжение постоянного тока. Показание прибора соответствует среднеквадратическому значению синусоидального напряжения.



    Технические характеристики приборов милливольтметры В3-52/1 цифровые:



    - Температура окружающего воздуха от 283К до 308К (от 10ºС до 35°С);

    - Относительная влажность до 80% при температуре 25°С (298К);

    - Атмосферное давление 86кПа-106кПа (650мм.рт.ст.-800мм.рт.ст.);

    - Питание прибора от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц и содержанием гармоник до 5%;

    Диапазон измеряемых B3-52/1 напряжений от 1мВ до 300В перекрывается поддиапазонами с верхними пределами 10мВ, 30мВ, 100мВ, 300мВ; 1В, 3В и с внешним делителем напряжения 1:100 поддиапазонами с верхними пределами 10В, 30В, 100В и 300В;

    Диапазон частот измеряемых прибором B3-52/1 напряжений от 10кГц до 1000МГц при измерении с пробником и от 100кГц до 300МГц при измерении с внешним делителем напряжения.     Нормальная область частот, измеряемых прибором напряжений от 100кГц до 10МГц, рабочая область частот, измеряемых прибором напряжений от 10кГц до 100кГц и от 10МГц до 100МГц  при измерении с пробником и от 10МГц до 300МГц при измерении с внешним делителем напряжения 1:100;

    Основная погрешность прибора, выраженная в процентах от показания прибора, должна соответствовать значениям, указанным в табл. 1;



    Таблица 1 Основная погрешность прибора B3-52/1




    Предел допускаемой погрешности пробора в рабочей области частот, выраженной в процентах от показания прибора, должен соответствовать значениям, указанным в табл. 2;



    Таблица 2 Предел допускаемой погрешности пробора в рабочей области частот









    Вольтметр B3-52/1 имеет выход напряжения постоянного тока положительной полярности с номинальной характеристикой преобразования:

     = К_нU,

    где К_н - номинальное значение коэффициента преобразования;  - номинальное значение выходного напряжения, В; U - действительное значение входного напряжения, В.

    Номинальные значения коэффициента преобразования К_н указаны в табл. 3.

    Погрешность коэффициента преобразования напряжения переменного тока не превышает значения погрешности измерения более чем на ±10%;

    Изменение показаний прибора B3-52/1 , вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает предела допускаемой основной погрешности на каждые 10К изменения температуры;



    Номинальные значения коэффициента преобразования К_н




    Изменение показаний милливольтметра B3-52/1, вызванное изменением напряжения питания от номинального значения на ±5%не превышает половины предела допускаемой основной погрешности. При этом коррекция нуля не допускается;

    Изменение показаний прибора, вызванное изменением напряжения питания от номинального значения на ±10%, не превышает половины предела допускаемой основной погрешности.   При этом допускается коррекция нуля органами управления;

    Смещение электрического нуля, вызванное изменением напряжения питания от номинального значения на ±10%, не превышает предела допускаемой основной погрешности;

    Нестабильность электрического нуля не превышает:

    а) половины основной погрешности из-за флюктуации;

    б) основной погрешности из-за дрейфа электрического нуля за 1ч;

    Активное входное сопротивление прибора B3-52/1 при измерении напряжения свыше 1В не менее:

    а) при измерении с пробником:

    - 100 кОм на частоте 16МГц;

    - 30 кОм на частоте 100МГц;

    б) при измерения с внешним делителем напряжения:

    - 100 кОм на частоте 15МГц;

    - 50 кОм на частоте 100 МГц;

    Входная емкость прибора B3-52/1 не превышает 2,5пФ при измерении с пробником и 3,5пФ при измерении с внешним делителем 1:100;

    Выходное сопротивление прибора при преобразовании напряжения переменного тока в напряжение постоянного тока 100 кОм±20 кОм;

    Прибор B3-52/1 имеет следующие виды запуска:

    - внутренний периодический;

    - внешний однократный или периодический;

    Параметры источника запускающего импульса должны быть следующие:

    - логика - положительная;

    - полярность - отрицательная;

    - частота повторения импульсов - не более 8Гц;

    - уровень логического нуля - от 0В до 0,4В;

    - уровень логической единицы - от 2,4В до 4,5В;

    - крутизна переднего фронта - не менее 0,5В/мкс;

    - длительность - не менее 10мкс;

    Прибор B3-52/1 имеет выход на цифропечатающее устройство. Информация выдается в параллельном двоично-десятичном коде 8-4-2-1 в виде уровней напряжений;

    Выходные кодовые сигналы соответствуют положительной логике и имеют следующие параметры:

    - уровень логического нуля - от 0В до 0,4В;

    - уровень логической единицы - от 2,4В до 4,5В;

    Сигнал для команды в цифропечатающее устройство (сигнал «перенос») имеет следующие параметры:

    - полярность импульса - положительная;

    - длительность - не менее 10мкс;

    - крутизна переднего фронта на уровне 2,4В не менее 0,5В/мкс;

    Время установления показаний прибора не превышает 3с;

    Коэффициент стоячей волны тройникового перехода с волновым сопротивлением 50 Ом на частоте 1ГГцне превышает 1,2;

    Прибор обеспечивает свои технические характеристики в пределах норм после времени самопрогрева, равного 15мин;

    Вольтметр B3-52/1 сохраняет свои технические характеристики в пределах норм при питании его от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гци содержанием гармоник до 5%;

    Мощность, потребляемая прибором от сети, при номинальном напряжении не превышает 12В∙А;

    Прибор допускает непрерывную работу в рабочих условиях в течение 8ч при сохранении своих технических характеристик в пределах норм;

    Изменение показаний прибора B3-52/1 при отклонении формы кривой измеряемого напряжения от синусоидальной не превышает значения, определяемого по формуле:

    δ_n = (()/U₁)100,

    где δ_n - изменение показаний, %; n - номер гармоники; U_n - амплитудное значение n-й гармоники измеряемого напряжения, В; U₁ - амплитудное значение первой гармоники измеряемого напряжения;

    Габариты прибора - 153x206x293мм;

    Масса прибора B3-52/1 - не более 3,8кг, масса прибора в транспортной таре не более 25кг.
